• TH90101A型同惠并行多通道高压扫描器

    详细信息

     品牌:同惠

    TH90101A型同惠并行多通道高压扫描器
    同惠TH9010系列是融合多年电器安规测试仪器的开发经验所推出的多通道并行扫描耐压测试仪。一台单机可同时测量8个通道,按通道分别判断测试结果,相当于八台TH9310同时工作,既提高了产线的测试效率,又节约了产线空间。同时,该款仪器可以通过连接扫描器的方式将一台仪器*多扩展至8×16通道以满足客户的实际需求。TH90101A型4×4扩展,将TH9010A每单元扩展成4通道,TH9010A*多支持四个四通道扫描器,一台仪器可扩展至64通道,四通道扫描器支持接触检查功能。TH9010系列相关可选配置型号如下:

    简要参数

    TH9010

    TH9010A

    通道数

    8

    4

    耐压测试

    输出电压

    AC: 5kV DC: 6kV

    输出电流

    AC:10mA DC: 5mA

    绝缘测试

    输出电压

    0.1kV – 1kV

    电阻测试范围

    0.1MΩ—10.0GΩ

    配套扫描扩展器型号

    TH90101

    TH90101A

    扫描器通道配置

    8×4

    4×4

    *大通道数

    128路

    64路

    TH90101A型同惠并行多通道高压扫描器功能特点:

    (1)同步测试功能

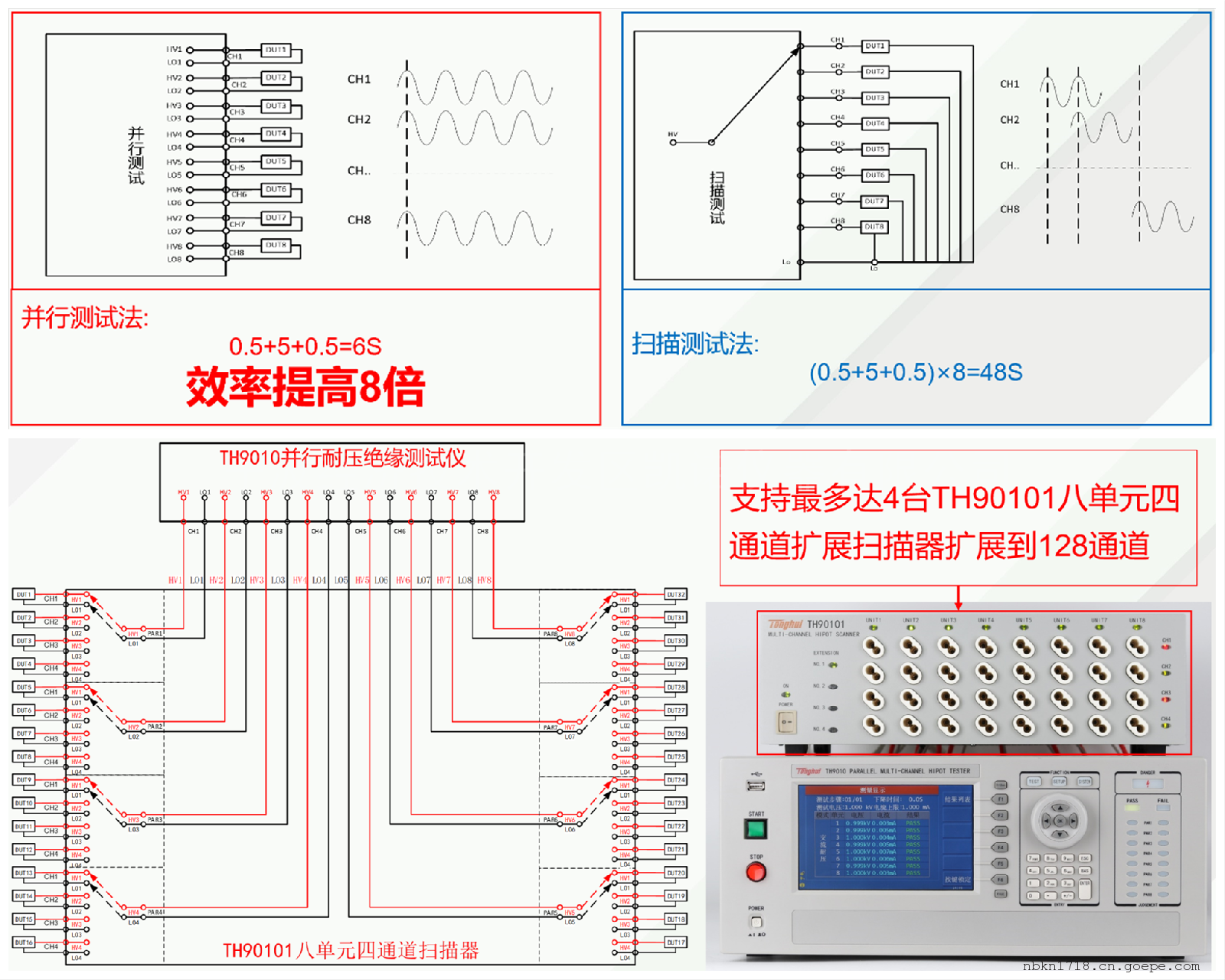

    TH9010系列8个独立通道支持同步并行输出,从而将测试效率提高8倍。搭配专用扫描扩展器TH90101,可将一个通道扩展为4个通道,*多叠加4台扩展器,即可将该仪器扩展为8*4*4=128个通道。

    (2)触电保护功能

    当操作人员与高压输出端接触时,仪器会监测流经人体的电流是否过高,若判定为触电,仪器会立即切断输出,保障用户的安全。

    (3)开短路侦测功能(OSC)

    在耐压测试过程中由于被测件与测试线接触不良、测试线损坏等,会发生开路现象,导致不良品误判为良品;被测件损坏或者被测端间距太小导致测试线短路现象。使用OCS功能,TH9520/A可预先侦知测试端开短路情况,减少产线接触不良的问题发生,保护治具设备,节省测试成本。
    (4)接触检查功能

    对于产线测试时的接触检查问题,除OSC功能外,在配有扩展器的情况下还具有引脚检测功能(图D),确保被测件与测试线连接可靠,提升测试可靠度与效率。
    (5) 电弧侦测功能(ARC)

    耐压不良是指在耐压测试中有电气闪络或绝缘破坏发生。现在耐压绝缘测试已经成为各类电器设备和绝缘材料安全测试的标准配备。但是,仅仅考虑到绝缘失效并不能完全解决产品安全问题,另一类现象,电弧放电ARC在耐压测试中越来越得到重视,放电与绝缘能力之间具有极高的相关性,所以ARC侦测是控制产品质量的关键。

    TH90101A型同惠并行多通道高压扫描器相关型号参数:

    型号

    TH9010

    TH9010A

    单元数

    8路独立单元

    4路独立单元

    耐压测试

    输出电压

    AC

    0.10kV  -  5.00kV          ± 2%

    DC

    0.10kV  -  6.00kV        ± 2%

    电流测试范围

    AC

    0mA  -  10.00mA        ±(2%读数+ 5个字)

    DC

    0uA  -  5.00mA            ±(2%读数+5个字)

    快速放电功能

    测试结束后自动放电(DCW)

    绝缘电阻测试

    输出电压

    0.10kV  -  1 .00kV      ± 2%

    电阻测试范围

    0.1MΩ  -  10.0GΩ

    电阻测试精度

    0.10MΩ -  999MΩ  ±10%
    1.00GΩ -  10.0GΩ  ±20%

    0.10MΩ—999MΩ ±10%
    1.00GΩ—10.0GΩ ±20%

    0.10MΩ—999MΩ ±10%
    1.00GΩ—10.0GΩ ±20%

    0.10MΩ—999MΩ ±10%
    1.00GΩ—10.0GΩ ±20%
    1 00G 0 1 0.OG 0 ± 20%

    放电功能

    测试结束后自动放电

    电弧侦测

    测量范围

    对应电流

    1 mA —20mA

    一般参数

    电压上升时间

    0.1s  -  999.9s

    测试时间设定(AC/DC)

    0.2s  -  999.9s

    电压下降时间

    0.1s  -   999.9s

    等待时间(   )R)

    0.2s  -  999.9s

    时间精度

    ±(1%+0.1 s)

    存储器

    可存储100个测试文件,每个文件*多20个测试步骤

    接口

    标配

    HANDLER, RS232, USB DRV, USB HOST
