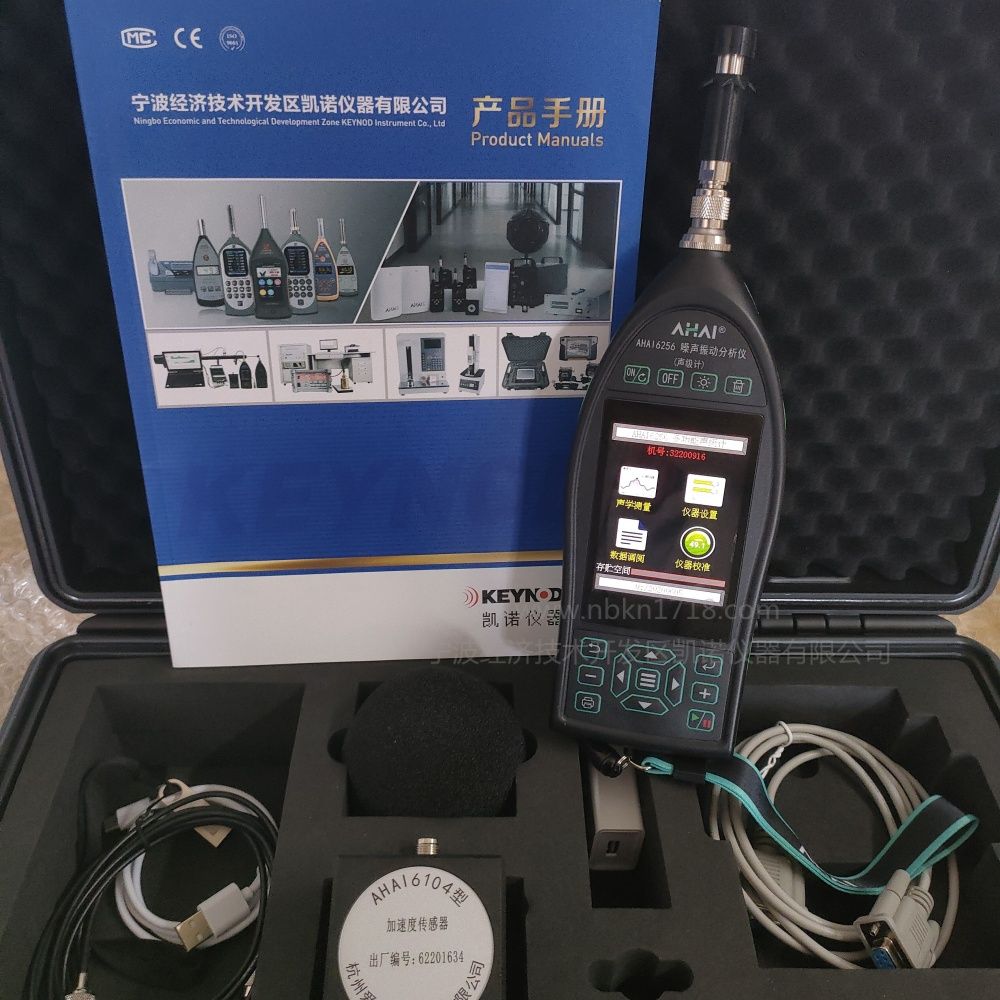

AHAI6256型爱华智能噪声振动分析仪

振动部分

符合标准

—— GB/T 23716—2009 人体对振动的响应 测量仪器 （ISO 8041-1：2017 , IDT）；
—— GB/T 3241—2010 电声学 倍频程和分数倍频程滤波器 （IEC 61260-1：2014, MOD）；
—— GB/T 10071—1988 城市区域环境振动测量方法；
—— GB/T 13441.1—2007 机械振动与冲击 人体暴露于全身振动的评价 第1部分：一般要求 （ISO 2631-1:1997 , IDT）；
—— GB/T 13441.2—2008 机械振动与冲击 人体暴露于全身振动的评价 第2部分：建筑物内的振动（1 Hz～80 Hz） （ISO 2631-2:2003, IDT）；
—— GB/T 14790.1—2009 机械振动 人体暴露于手传振动的测量与评价 第1部分：一要求 （ISO 5349-1:2001, IDT）；
—— GB/T 14790.2—2014机械振动 人体暴露于手传振动的测量与评价 第1部分：工作场所测量实用指南（ISO 5349-1:2001, IDT）；
—— GB/T 50355-2018 住宅建筑室内振动限值及其测量方法标准；
—— JGJ/T 170-2009 城市轨道交通引起建筑物振动与二次辐射噪声限值及其测量方法标准；
—— 其他相关标准等；

频率计权及其量程（以10-6 m/s2为参考，传感器灵敏度为40 mV/m·s-2），见下表。

频率计权及其测量范围（传感器灵敏度：40 mV/m·s-2）

注1： 测量范围与传感器灵敏度有关。
注2： 各频率计权的测量范围与信号频率有关，上表给出的量程是基于8Hz的信号频率。
       低频1/3 OCT量程：50 dB～160 dB。
 测量范围（传感器灵敏度：3mV/m·s-2）

频率范围

时间平均常数

 1 s、8 s。

时间平均方式

指数平均、线性平均

主要测量指标

显示器

3.5寸彩屏，分辨率240×320

数据存贮

32 MB Flash RAM

日历时钟

每月误差小于1分钟，内置后备电池

电源

——4节AA碱性电池：基本功能下连续工作大于24 h；
——可选配7.4V/2Ah可充电锂电池；
——外接电源：5 V/1 A，USB Type-C口。

注：打开FFT、1/3 OCT、录音、北斗、DTU和WiFi等功能时会增加功耗。

输出接口


交流输出、RS232、USB、蓝牙（选配）、DTU（选配）、WiFi（选配）

工作条件

——气    温：-10 ℃～50 ℃
——相对湿度：25 %～90 %
——气    压：65 kPa～108 kPa

外形尺寸（mm）

215×85×30

重量

约350 g


噪声部分

传声器

1级：AHAI5225型预极化测试电容传声器
2级：AHAI5221型预极化测试电容传声器

传声器和
前置级组合灵敏度级

-36 dB
注：灵敏度以1V/Pa为参考0 dB，以下无具体说明时，均指标配灵敏度。


测量范围

1级：18 dB(A)～144 dB(A)；30 dB(C)～144 dB(C)；40 dB(Z)～144 dB(Z)
2级：25 dB(A)～144 dB(A)；35 dB(C)～144 dB(C)；45 dB(Z)～144 dB(Z)
其他频率线性范围：
1级：31.5 Hz：18 dB(A)～104 dB(A)；
12.5 kHz：18 dB(A)～140 dB(A)。
2级：31.5 Hz：25 dB(A)～104 dB(A)；
12.5 kHz：25 dB(A)～140 dB(A)。
注1：未注明级别时，表示适用于1级和2级的要求，下同。
注2：其他灵敏度级时，声压级测量范围会整体偏移，具体以仪器上显示为准。

频率范围

1级：10 Hz～20 kHz
2级：20 Hz～12.5 kHz

频率计权

并行A、C、Z计权

时间计权

并行F(快)，S(慢)，I(脉冲)

准确度

1级： 符合 GB/T 3785.1-2023/IEC 61672-1:2013 1级
符合GB/T 3241-2010/IEC 61260-1:2014 1级
2级：符合 GB/T 3785.1-2023/IEC 61672-1:2013 2级
符合GB/T 3241-2010/IEC 61260-1:2014 2级

数据存贮

32 MB Flash RAM

其它存贮

5组参数模板，64个测点名，256次校准记录

测量时间

1 s到24 h

日历时钟

每月误差小于1分钟

数据接口

RS232、USB、直流信号、交流信号、蓝牙、DTU

显示

3.5寸彩屏，分辨率240×320

功耗
（基本功
能）

<90 mA/5 V

电源

4节AA碱性电池：基本功能下连续工作大于30 h；
选配锂电池：7.4 V/2 AH连续工作大于30 h；
外接电源：5 V/1 A，USB Type-C口。

主机尺寸

整机尺寸（mm）：285×85×30；
主机尺寸（mm）：215×85×30

使用条件

—— 气       温：-10 ℃～50 ℃。
—— 相对湿度：25 %～90 %。
—— 气       压：65 kPa～108 kPa

重量

约350 g

总值积分功能


—— 峰值C声级测量范围：60 dB～146 dB
—— 主要测量指标：Lxyi、Lxyp、Lxeq,t、Lxeq,T、Lxymax、Lxymin、Lxpeak、LAE、LC-A、SEL
注：x为A,C,Z, y为F,S,I

统计功能
（选配）

—— 模块数量：2。
—— 分析模式：单次或24h可选。
—— 统计分析指标：Lxyi、Lxyp、Lxeq,T、Lxmax、Lxmin、LxN、SD、SEL。
—— 24h模式分析指标：Lxyi、Lxyp、Lxeq,T、Lxmax、Lxmin、LxN、SD、SEL、Ld、Ln、Ldn等。
注1：x 为 A,C,Z，y 为 F,S,I，N 为 5，10，50，90，95。
注2：附加Ln打开后，增加7个统计指标。

倍频程频谱分析功能
（选配）

—— 滤波器类型：并行(实时)倍频程，G=103/10。
—— 符合标准： GB/T 3241-2010 1级； GB/T 3241-2010 2级。
—— 滤波器中心频率：
1级：16 Hz、31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz、16 kHz。
2级：31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz
—— 时间计权：F及S。
—— 实时分析：同时完成所有中心频率及A计权，C计权，Z计权。
—— 级线性范围：100 dB（Z）以上。
—— 主要测量指标：频带瞬时声压级(Lp)、频带*大声压级(Max)、频带*小声压级(Min)、频带等效连续声压级(Leq,T)、噪声评价NR值、噪声评价NC值、语言干扰级SIL4。

 1/3倍频程频谱分析功能
（选配）

—— 滤波器类型：并行(实时)倍频程，G=103/10。
—— 符合标准： GB/T 3241-2010 1级；
—— 符合标准： GB/T 3241-2010 2级。
—— 滤波器中心频率：
1级：12.5 Hz、16 Hz、20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz、63 Hz、80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、500 Hz、630 Hz、800 Hz、1 kHz、1.25 kHz、1.6 kHz、2 kHz、2.5 kHz、3.15 kHz、4 kHz、5 kHz、6.3 kHz、8 kHz、10 kHz、12.5 kHz、16 kHz、20 kHz、25 kHz。
2级：20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz、63 Hz、80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、500 Hz、630 Hz、800 Hz、1 kHz、1.25 kHz、1.6 kHz、2 kHz、2.5 kHz、3.15 kHz、4 kHz、5 kHz、6.3 kHz、8 kHz、10 kHz、12.5 kHz
—— 时间计权：F及S。
—— 实时分析：同时完成所有中心频率及A计权，C计权，Z计权、用户自定义频率计权。
—— 级线性范围：100 dB（Z）以上。
—— 主要测量指标：频带瞬时声压级(Lp)、频带*大声压级(Max)、频带*小声压级(Min)、频带等效连续声压级(Leq,T)。

FFT分析功能
（选配）

—— FFT分析前的预计权：A，C，Z计权
—— 时间计权：F、S可选。
—— FFT分析线数：2048线。
——分析频率上限：
1级：28640 Hz、14320 Hz、7160 Hz、3580 Hz、1790 Hz。
2级：14320 Hz、7160 Hz、3580 Hz、1790 Hz、895 Hz
每线带宽Bp：
1级：32 Hz、16 Hz、8 Hz、4 Hz、2 Hz；
2级：16 Hz、8 Hz、4 Hz、2 Hz、1 Hz。
窗函数Win：平顶窗、布氏窗、汉宁窗、矩形窗可选。
主要测量指标：每根谱线下的快时间计权瞬时值、慢时间计权瞬时值、谱线下的*大声压级(Max)、谱线下的*小声压级(Min)、谱线下的等效连续声压级(Leq,T)，测量经历时间(Tm)。
