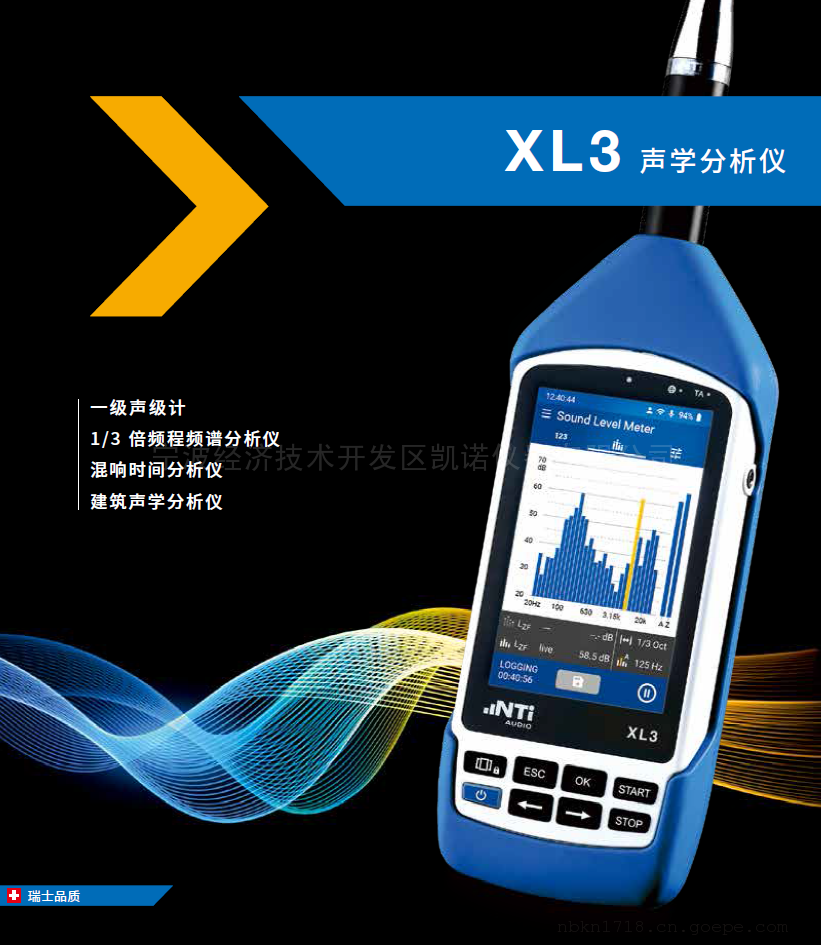

瑞士NTi AUDIO声学分析仪XL3

瑞士NTi AUDIO声学分析仪XL3
XL3声学分析仪（声级计） 用于噪声测量，室内和建筑声学等高精度测量。直观的交互界面不仅为基础的噪声监测应用进行了优化，也提供了丰富的分析工具。XL3 支持全程联网，任何移动设备都能远程操控并访问数据。

瑞士NTi AUDIO声学分析仪XL3主要功能介绍：
（一）声级计
这台一级声级计可以在整个测量过程中同时记录多个声压级参数。XL3 还同时记录频谱数据，录制音频文件也非常简单。所有测量数据都以纯文本格式保存。更可以在可选的数据分析处理软件中进行处理和评估。
（二）频谱分析
XL3 的一级滤波器组可以在 6.3Hz 至 20 kHz 之间呈现倍频程或 1/3 倍频程分辨率频谱。所有计算同步进行，两组频谱同屏显示。频率和声压级均可自由滚动缩放。
（三）混响时间
标配支持以 T20 或 T30 方法测量倍频程分辨率混响时间，频率范围 63 Hz - 8 kHz。单个测量点
或整个房间的测量结果由 XL3 自动平均。室内声学扩展选件可将分辨率扩展至 1/3 倍频程，同时增加 T15或 EDT 支持。可使用脉冲声或闸控粉噪声作为测试信号。
（四）建筑声学
建筑声学扩展选件可以在现场直接测量空气声和撞击声隔声，满足 ISO 16283 等标准。只需在声源室和接收室分别测量，即可直接在屏幕读取建筑隔声结果。建筑隔声报告分析软件还能一键生成报告。
瑞士NTi AUDIO声学分析仪XL3产品特点：
（1）先进的中央处理器，传感器和显示技术，紧凑坚固的机身包裹着高性能硬件；
（2）4.3 英寸高分辨率 IPS 彩色触控屏，主题可选，可醒目清晰地呈现声压级数据；
（3）常用操作仍可通过实体按键直达，XL3 的开关机、测量的起止都非常方便；
（4）数据采样率高达96 kHz，频率范围0.3 Hz - 45 kHz，XL3 仪器甚至能进行红外和超声波测量；
（5）通过自行选择 SD 卡或外接 SSD 存储，可将容量扩展至数 TB；
（6）USB Type C 接口方便了连接，音频文件也能录制并保存；
（7）XL3 为集成至噪声监测系统优化——声压级数据可以二进制格式传输至计算机；
（8）XL3 集成了网页和文件服务器，可通过仪器内置的有线或无线功能访问，所有测量数据的下载都无需中断测量；
（9）若要记录气象数据，仪器还可以连接移动气象站；
（10）XL3 设备时间通过 ntp 协议在线同步，这一特性结合可选的 API 接口，可随时控制仪器各项数据的访问，大大简化仪器集成到整个监测系统的难度。
瑞士NTi AUDIO声学分析仪XL3声级计部分技术指标：

（1）符合标准：
IEC 61672:2013, IEC 61672:2003,IEC 61260:2014, IEC 61260:2003,IEC 60651, IEC 60804
SMPTE ST 202:2010，ISO 2969:2015
中国：GB/T 3785:2010, GB/T 3241, GB 3096-2008,GB 50526, GB/T 4959
德国：DIN 15905-5, DIN 45645:2014, DIN45657:2005, DIN 45645-2, 选件功能： DIN 45645-1
日本：JIS C1509-1:2005, JIS C 1513 class 1, JIS C1514 class 0
瑞士：SLV
英国：BS 4142:2014, BS 5969, BS 6698
美国：ANSI S1.4:2014, ANSI S1.43, ANSI S1.11:2014
IEC 国际标准中的 IEC 字符在欧洲由 EN 代替， XL2符合这些对应的 EN 标准。
（2）计权：
频率计权: A, C, Z（同时）
时间计权: 快速, 慢速, 选件功能: 脉冲（同时）
（3）细节：
量测带宽 (-3dB): 4.4 Hz - 23.0 kHz
电平分辨率: 0.1 dB
内部噪声: 1.3 μV A-计权
（4）音频记录：
默认
记录压缩的 WAV 文件（ADPCM - 4 bit，24 kHz）
每 12 小时新建一个文件（单个 WAV 文件*大 512 MB）
带宽：2.0 Hz - 10.2 kHz
可选：扩展声学包选件
记录线性 WAV 文件（24 bit, 48 kHz）
每 1 小时新建一个文件（单个 WAV 文件*大 512 MB）
带宽：2.0 Hz - 23.6 kHz
可选：NoiseScout - 管理模式
记录压缩的 WAV 文件（4 bit, 12 kHz）
带宽：2.0 Hz - 5.1 kHz
需订阅“NoiseScout 365”或“数据访问权限”
音频文件是包含元数据（缩放比，时间 ...）的广播波形格式 BWF，依据 EBU TECH 3285
（5）搭配不同麦克风时的测量范围：
XL2 + M2230: 17 dB(A) - 137 dB
XL2 + M2215: 25 dB(A) - 153 dB
XL2 + M2211: 21 dB(A) - 144 dB
XL2 + M4261: 27 dB(A) - 146 dB
@ 典型麦克风灵敏度
@ 典型麦克风灵敏度
（6）满足IEC61672/ANSI S1.4的线性测量范围：
XL2 + M2230: 24 dB(A) - 137 dB 27 dB(C) - 137 dB
XL2 + M2215: 33 dB(A) - 153 dB
XL2 + M2211: 29 dB(A) - 144 dB
XL2 + M4261: 33 dB(A) - 146 dB
@ 在典型麦克风灵敏度下
（7）稳定时间：< 10 秒
（8）积分时间：
*小: 1 秒
*大: 100 小时减 1 秒
（9）电平范围：
3 个电平范围取决于麦克风的灵敏度，如：
M2230 @ 灵敏度 = 42 mV/Pa
LOW, 低电平范围: 0 - 100 dBSPL
MID, 中电平范围: 20 - 120 dBSPL
HIGH, 高电平范围: 40 - 140 dBSPL
M2215 @ 灵敏度 = 8 mV/Pa
LOW, 低电平范围:20 - 120 dBSPL
MID, 中电平范围: 40 - 140 dBSPL
HIGH, 高电平范围: 60 - 160 dBSPL
M2211 @ 灵敏度 = 20 mV/Pa
LOW, 低电平范围: 10 - 110 dBSPL
MID, 中电平范围: 30 - 130 dBSPL
HIGH, 高电平范围: 50 - 150 dBSPL
M4261 @ 灵敏度 = 16 mV/Pa
LOW, 低电平范围: 10 - 110 dBSPL
MID, 中电平范围: 30 - 130 dBSPL
HIGH, 高电平范围: 50 - 150 dBSPL
（10）XL2 未连接麦克风时残余噪声 [dB]@ S = 42mV/Pa
频率计权 A

频率计权 C

频率计权 Z

（11）量测：
实时 SPL, Leq, Lmin, Lmax, Lpeak
移动 LAeq 和 LCeq 时间窗从 1 秒到 1 小时
所有量测结果都是同时测得的（运行 Lxeq 或 移动
Lxeq，x = A 或 C）
校正因子量测基于 LAeq，LCeq 和 LCpeak
声暴级 LEX 后处理
按照设定的时间间隔记录所有选择的数据
记录语音注释文件
监测超限声压级
数字 I/O 接口用于控制外部设备
（12）RTA 实时频谱分析仪：
符合 IEC61260:2014 和 ANSI S1.11-2014 的 class1 标准
1/1 倍频程频带：8 Hz - 16 kHz子集 8 Hz - 4 kHz 或 31.5 Hz - 16kHz以 A/Z 宽频带声压级直接显示
1/3 倍频程频带： 6.3 Hz - 20 kHz子集 6.3 Hz - 8 kHz 或 20 Hz - 20kHz以 A/Z 宽频带声压级直接显示
电平分辨率： 0.1 dB
测量单位：Volt, dBu, dBV 和 dBSPL
带通滤波器（base 10）符合 IEC61260:2014 和 ANSIS1.11-2014 的 class 1 标准
1/1 倍频程频谱：> 16 Hz
1/3 倍频程频谱：> 16 Hz
同时支持全频带声压级
频率计权：X-Curve 符合 SMPTE ST 202:2010 和 ISO2969:2015
获取单个测量结果并保存在内存中以用作比对量测
Leq 记录
（13）远程控制(选件)：
通过 USB 接口，在线获取量测数据：
声级计和频谱分析仪SLMeter/RTA
FFT 分析仪
RT60 混响时间
音频分析仪 RMS/THD+N
1/12 倍频程高分辨率频谱和框限
（14）数据分析处理(选件)：
允许将测量数据导入到 XL2 数据分析处理器软件
强大的数据处理能力，能在电脑上方便快捷地分析声压级测量数据
（15）建筑隔声(选件)：
允许将实时频谱和 1/3 倍频程混响时间 RT60 导入到 XL2 建筑隔声报告软件中
软件提供了对空气声隔声，撞击声隔声，建筑外墙隔声进行快速数据分析和生成标准化报告的所有工具
符合 ISO 16283, ISO 140, ISO 717, ISO 10140,DIN 4109, Document E, ASTM E336, ASTM E413,ASTM E1007, ASTM E989, ASTM E966, ASTME1332, GB/T 19889, SIA 181
（16）声功率(选件)：
允许将实时频谱，1/1 和 1/3 倍频程混响时间 RT60导入到 XL2 声功率报告软件中
软件提供用于声功率测量的所有标准报告
符合 ISO 3741, ISO 3744, ISO 3746, ANSI-ASAS12.51, S12.54, S12.56
（17）扩展声学包功能(选件)：
SLMeter/RTA 功能
WAV格式音频文件记录 (24 bit, 48 kHz)每一小时重新新建一个文件（单个文件*大 512MB）
百分比统计功能，适用于宽频带, 1/1 和 1/3 倍频程频谱:
- 0.1% 到 99.9% 统计灵活设置
- 采样: 每 1.3 ms
- 宽频带: 0.1 dB 频带分辨率, 基于 基于 Lxy (x= A,C 或 Z, y= F, S 或 EQ1”)
- 1/1 和 1/3 倍频程频谱: 1.0 dB 频带分辨率，基于Lxy (x= A, C 或 Z, y= F 或 S)
- 动态范围：140 dB
声暴级 LAE
100ms时间间隔数据记录
Lmin 和 Lmax 实时频谱记录
事件触发音频与数据记录
时间计权: 脉冲（Lxl, Lxleq，其中 x=A, C, Z）
1/1 和 1/3 倍频程分辨率下峰值电平
时钟脉冲*高电平 (TaktMax) 以及电平，符合DIN45645-1 标准
脉冲检测符合 BS4142:2014 和 NordTest ACOU112 标准
FFT 功能
高分辨率、频率范围可以选择的 FFT 分析功能，在5 Hz-20 kHz 范围内精度可以达到 0.4 Hz
记录线性音频文件（24 bit，48 kHz）
RT60 功能
1/3 倍频程混响时间 RT60
1/12 倍频程分析
记录线性音频文件（24 bit，48 kHz）
（18）频谱公差功能(选件)：
SLMeter/RTA 功能
1/1 和 1/3倍频程分辨率的真实峰值
FFT 功能
高分辨率 Zoom-FFT 可选频率范围，分辨率高达0.4 Hz
声音测量：5 Hz - 20 kHz
振动测量：1 Hz - 20 kHz
1/12 倍频程功能
高分辨率RTA 功能“ 1/12 倍频程 + 框限”
可选1/1, 1/3, 1/6,以及 1/12 倍频程分辨率
频带监听功能
声音测量：11.5 Hz - 21.8 kHz
振动测量：0.73 Hz - 1.36 kHz
FFT 和 1/12 倍频程功能
捕捉多个曲线到内存中
比较量测结果和捕捉的曲线 ，以相对或绝对值显示曲线
基于捕捉的曲线生成公差来判断量测结果为passed/failed
导入及导出公差及捕捉的档案
噪声曲线功能
噪声等级曲线 NR，依据 ISO/R 1996-1971
噪声标准曲线 NC依据 ANSI S12.2-2008 和 -1995
室内噪声标准曲线 RNC依据 ANSI S12.2-2008
室内标准曲线 RC依据 ANSI S12.2-1995
首选噪声曲线依据 ASA 1971
*更多声学分析仪技术指标欢迎来电咨询！
