GB/T 18696.2丨阻抗管传递函数法吸声系数测试系统爱华AHAI1032

GB/T 18696.2丨阻抗管传递函数法吸声系数测试系统爱华AHAI1032

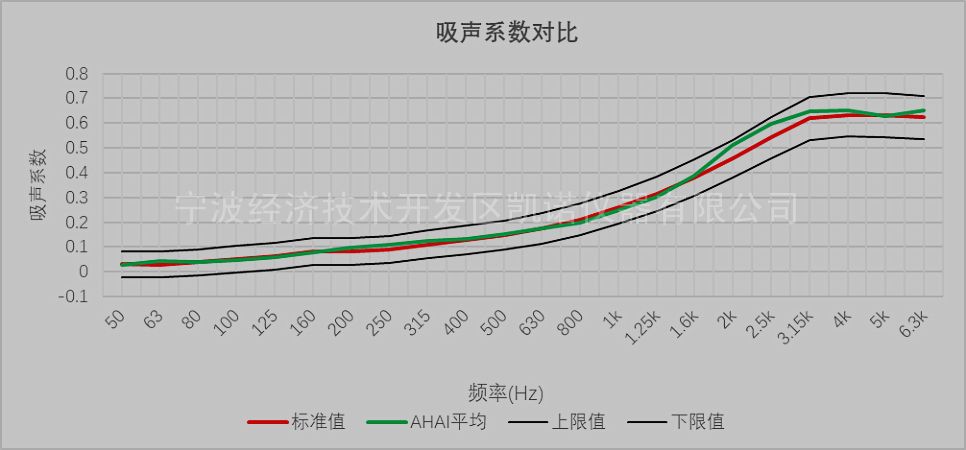

爱华AHAI1032传递函数法吸声系数测量系统是利用阻抗管测量材料的吸声系数以及传递损失等参数，符合标准GB/T 18696.2-2002（ISO 10534-2:1998）《声学 阻抗管中吸声系数和声阻抗的测量 第2部分 传递函数法》，相对于驻波管法和混响室法，传递函数法具有重复性好，可操作性高、样品尺寸小等优点。关于数据正确性及一致性：

阻抗管传递函数法吸声系数测试系统爱华AHAI1032产品优势：
（1）与驻波管相比：
①传递函数法测量精确度高：驻波比法它一般通过调节小车来找声波的波腹和波节，即声波的峰值和谷值。调节时有人为误差存在。
②传递函数法测量速度快：驻波法所发的声频率是单频的，如果要测50Hz-1kHz之间的频率点，它需要测量多次，而传递函数法测量它所用的声波是白噪声，白噪声是包含所有频率点声波，测量时只需要测量一次就可以测得整个频段的吸声系数。
（2）与混响室相比：
①成本低：混响室造价樶少几十万，而阻抗管十万左右。
②体积小、方便携带：体积小，可以放在实验室进行材料研究和吸声测量，也可以拿到户外进行现场测量。
③所需试件材料小：混响室法是通过测量混响时间，间接测得材料吸声系数，因此所需材料必须大于10平方米。而阻抗管所需的材料根据管的直径来确定，一般只需100mm和30mm。
阻抗管传递函数法吸声系数测试系统爱华AHAI1032功能指标：
——吸声系数测量指标：法向入射吸声系数、法向入射声压反射系数、法向表面声阻抗率、法向表面声导纳率、传递函数；
——传递损失（隔声量）测量指标：法向入射声压透射系数、法向入射传声损失、材料中的复波数、特征阻抗、硬面反射系数、硬面吸声系数、传递函数。

阻抗管传递函数法吸声系数测试系统爱华AHAI1032性能指标：
吸声、隔声测量频率范围：50Hz~6.3kHz
吸声系数测量频率范围：20Hz~6.3kHz
测量内容：吸声系数、声反射因素、声阻抗率、声导纳率、传递函数、声透射系数和隔声量、特征阻抗、材料中的复波数 、硬面反射系数、 硬面吸声系数、 传递函数。
AHAI2022型多通道动态信号分析仪输入通道：4个
输入信号类型：电压或ICP
AD位数：24位
动态范围：大于110dB
通道一致性：幅度<0.1dB，相位<0.1度
本机噪声：3μV
采样频率：樶大支持384kHz
样品尺寸(mm)：100，29
零吸声：<10%
采集器厚度小于35mm
声源频响带均衡器，100Hz~6.3kHz±1dB
1/4英寸传声器组：传感器灵敏度4 mV/Pa；传感器音灵敏度差<1 dB；传感器电容量6.5 pF；传感器频率范围20 Hz 到 20 kHz。
相位差：800 Hz以下小于0.3度，800 Hz以上小于f×0.0005度
软件部分:CPB分析软件/FFT分析软件/传递函数法吸声隔声测量软件
服务:质保一年，终身维护。可提供免费上门安装、调试、培训。交货时提供一份省级以上法定计量机构的校准准书，证书中明确测得结果中心频率点为20Hz的空管吸声系数小于0.1。


宁波凯诺仪器主营噪声振动检测设备和磁性能产品测试仪器，主打爱华声级计、噪声统计分析仪、声学振动测试、铁损测量仪、高斯计、磁通计，激光对中仪，金相磨抛机等全系列金相试验设备。热销产品有：

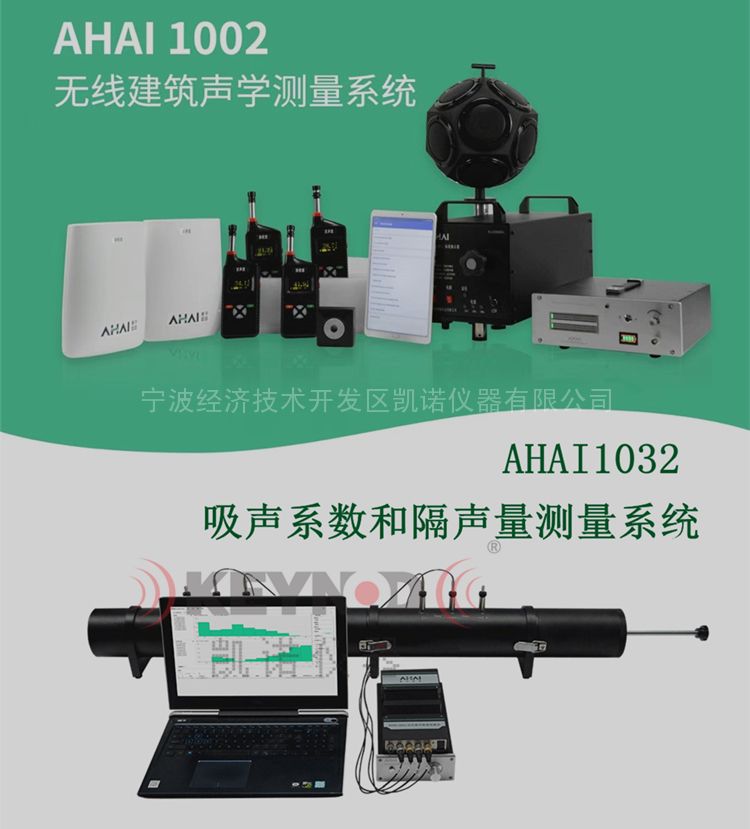

传递函数法吸声系数隔声测量系统AHAI1032、无线建筑声学测量系统AHAI1002、新款多功能触屏声级计AWA6292、统计频谱声级计6228+、噪声统计分析仪AWA5688、本安型噪声分析YSD130、1级防爆声级计YSD132、脉冲功能声级计AWA5661、个人噪声剂量计AWA5912、瑞士NTi声级计音频声频分析仪XL2、人体手臂振动分析仪AHAI6256、人体1/3OCT低频振动分析仪AHAI6256、环境振动分析仪AHAI6256、手传振动分析仪AHAI3001-2H（替代AWA5936-3）、多功能工作测振仪AHAI3001，铁损测试仪TCIL-2A、easylaser激光对中仪XT440以及金相磨抛机、漆包线检测仪、激光测径仪等等。
