金相试样大型自动切割机QGZ-100/120/200/300

金相试样大型自动切割机QGZ-100/120/200/300

详细信息

品牌：金相	型号：QGZ-100/120/200/300	切割能力：详见具体规格参数
空载转速：500-2800 r/min rpm	额定功率：详见具体规格参数 w	电源类型：交流电源
电源电压：380v	重量：详见具体规格参数 kg	加工定制：是

金相试样大型自动切割机QGZ-100/120/200/300
宁波金相试样切割机QGZ-100/120/200/300是一种专为大型工件的大容量切割而设计的PLC自动控制的金相试样大型切割机，也可通过电子手轮控制。QGZ-100/120/200/300大型自动切割机适用于各种黑色金属、有色金属、热处理件、锻造件、半导体、晶体、陶瓷和岩石等样品的切割，特别适合钢铁冶金，汽车造船，重机加工，轴承制造等行业切割大型工件，制备无烧伤试样。

金相试样大型自动切割机QGZ-100/120/200/300的功能结构：
QGZ-100/120/200/300大型自动切割机整机结构坚固、设计合理，变频电机直连切割片，提供了电动机与切割片之间的动力传递，确保切割效率，并采用机电分离结构，有效保护电气安全，维护保养方便，使用寿命更长；采用施耐德电气和三菱软件，X，Y，Z方向自动控制，智能切割可根据材料硬度变换进刀量，达到快速切割效果，切割速度变频控制，具有非常高的可靠性和控制能力；滑动门和铰链门结构能更加方便地将大型工件装载在合适的位置，可以从上方、前方、左侧三个方向将工件送入切割室；切割室采用全封闭式结构，运作中安全锁强制紧闭，安全可靠；配备防爆透明观察窗，强力排气装置，双LED灯照明，使观察更清晰；红一字光标定位，使切割更准，10寸触摸屏显示及控制，设计人性化；配备移动式磁性过滤循环水箱，切割后的试样表面光亮、平整，无烧伤，是切割大型试样的理想设备。
金相试样大型自动切割机QGZ-100/120/200/300的主要亮点：
ABB主轴电机（QGZ-100除外）、施耐德电气、三菱软件，三大核心部件全进口。
PLC自动控制，X、Y、Z方向自动精确控制，也可通过电子手轮控制。
大容量设计，专为大型工件切割。整机结构坚固、设计合理，变频电机直连切割片，提供了电动机与切割片之间的动力传递，确保切割效率，并采用机电分离结构，有效保护电气安全，维护保养方便，使用寿命长。
智能切割：脉冲切割、连续切割两种功能切割方式。
双LED灯照明，自动排雾系统，增加工作室内明亮和清晰度；
移动式磁性过滤循环水箱，避免堵塞，利用率高。
金相试样大型自动切割机QGZ-100/120/200/300的主要性能指标：

型号	QGZ-100	QGZ-120	QGZ-200	QGZ-300

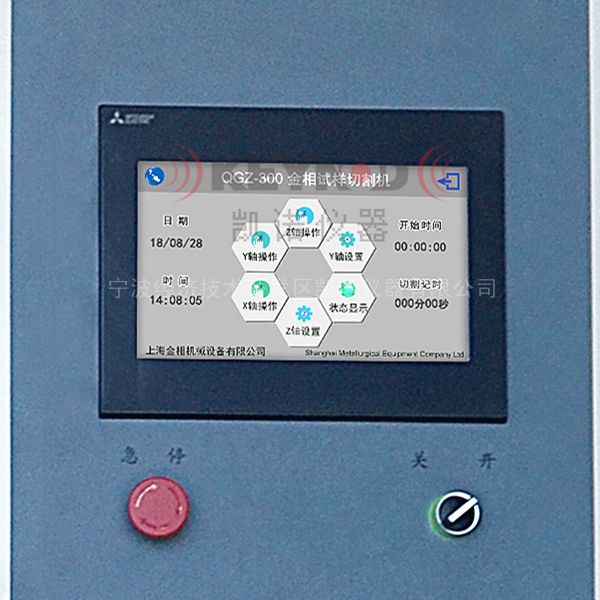

控制方式	手动/自动，三轴联动，10寸工业触摸屏控制，也可切换到操作手柄控制
性能特点	施耐德电气，三菱软件，自动排雾系统，报警系统，双LED灯照明，红一字光标定位
切割进给速度	1~200mm/min（建议5~12mm/min）
切割片尺寸（mm）	Φ350×2.5×Φ32	Φ380×2.8×Φ32	Φ400×3×Φ32	Φ400×3×Φ32
切割平台尺寸(X*Y)	有X轴： 410×350 mm 无X轴： 510×350 mm	450×350 mm	485×400 mm	530×630 mm
Y轴行程	250 mm	250 mm	300 mm	420 mm
X轴行程	有X轴140 mm	100 mm	100 mm	110 mm
Z轴行程	160mm	200 mm	230 mm	230 mm
*大切割截面	100×100 mm	120×120 mm	200×150 mm	300×150mm

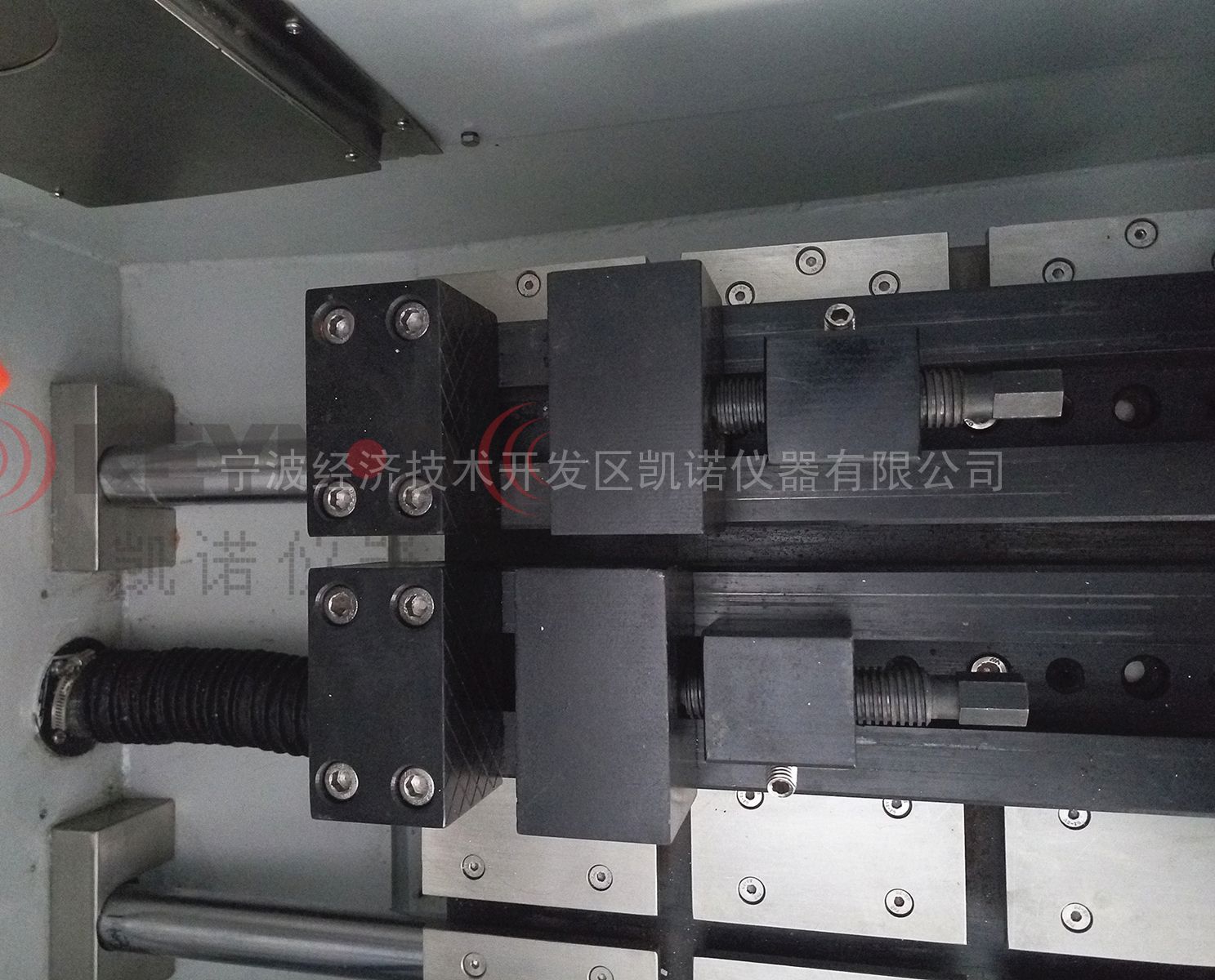

夹具开口	100 mm	120 mm	200mm	300 mm
主轴电机	海光变频电机, 4kw	ABB变频电机, 5.5kw	ABB变频电机, 7.5kw	ABB变频电机, 7.5kw
转速	500-2800 r/min
进给电机	步进电机		伺服电机
输入电源	380V，50Hz, 20A 三相五线		380V，50Hz, 30A 三相五线
外形尺寸	1200×1100×1800mm	1450×1000×1850mm	1550×1100×1900mm	1650×1350×1900mm
重量	约1700kg	约1800kg	约2200kg	约2500kg
水箱容量	80L		120L
水泵流量	50L/min		100L/min
水箱尺寸	610×550×680mm		700×630×800mm
水箱重量	85kg		90kg

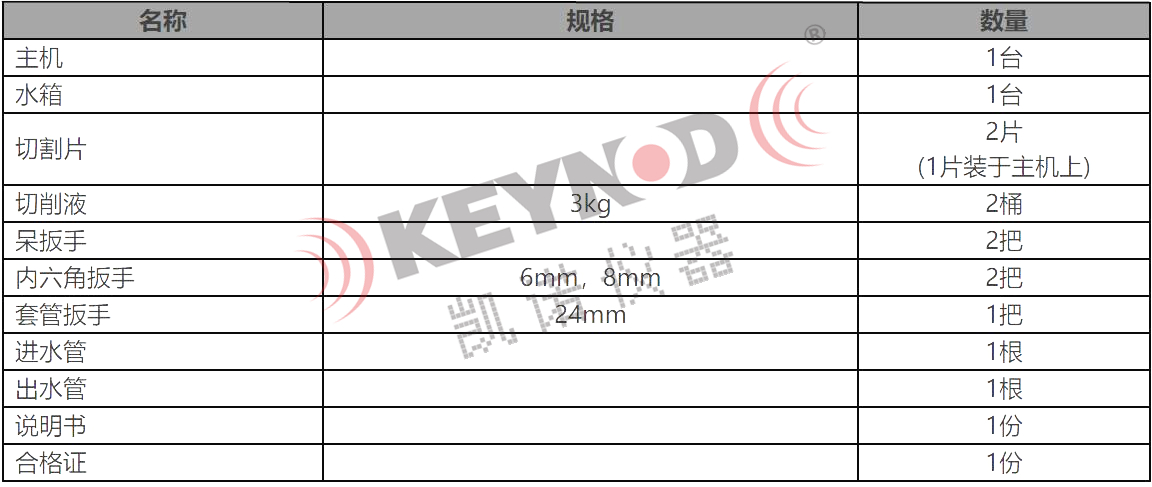

金相试样大型自动切割机QGZ-100/120/200/300的标准配置：
