LGD-02XY型激光测径仪安装与超差报警参数设置操作说明
2025-01-17 17:40:59 来源：宁波经济技术开发区凯诺仪器有限公司
LGD-02XY型激光测径仪采用激光扫描技术，主要用于测量各种材料的直径，对各种电线、电缆、漆包线、软管和其它线材进行在线测量和控制。该仪器的使用说明如下：

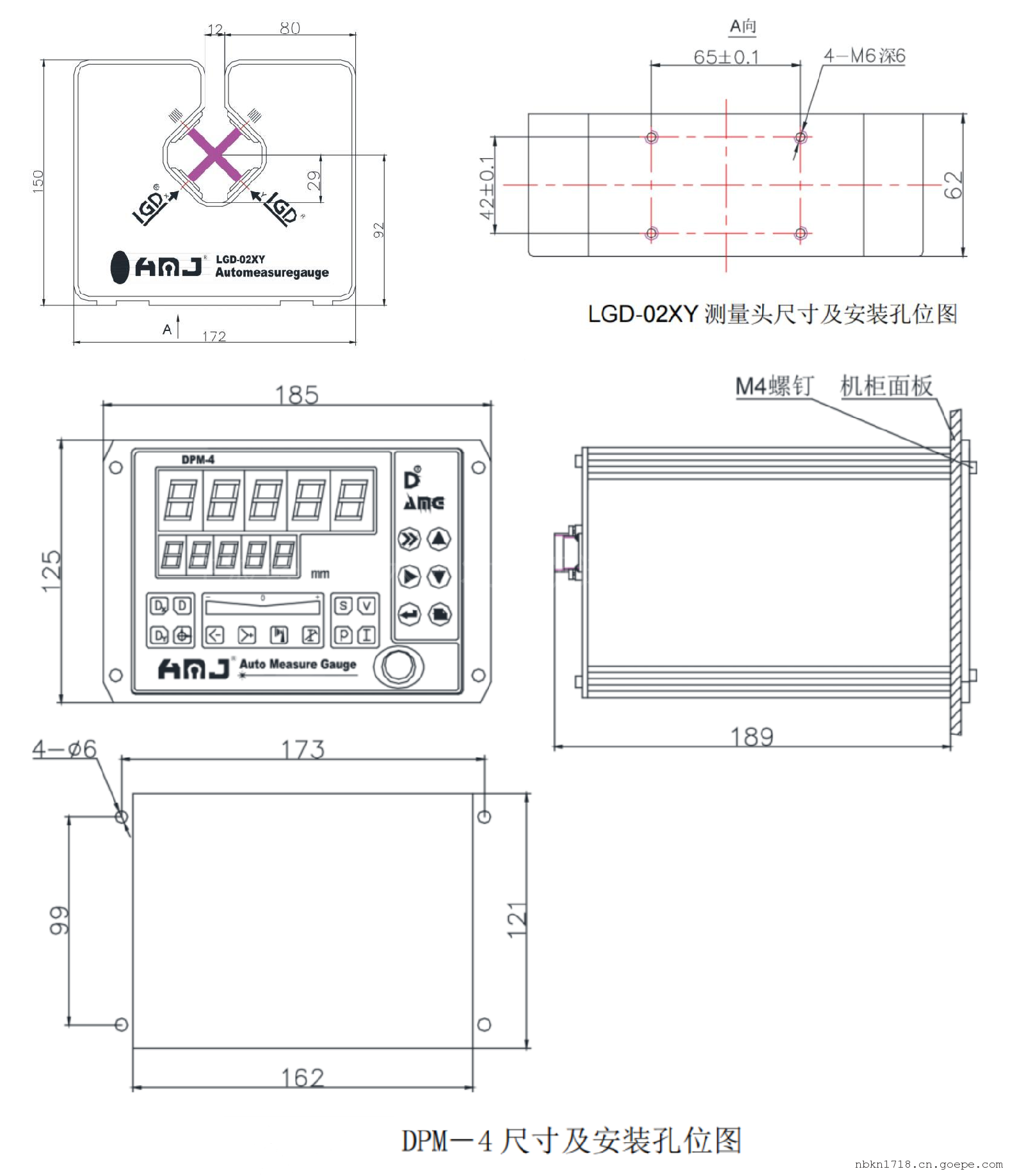

（一）仪器安装(图为 LGD-02XY 的测量头与显示控制器外形与安装孔位尺寸)
（二）按键说明

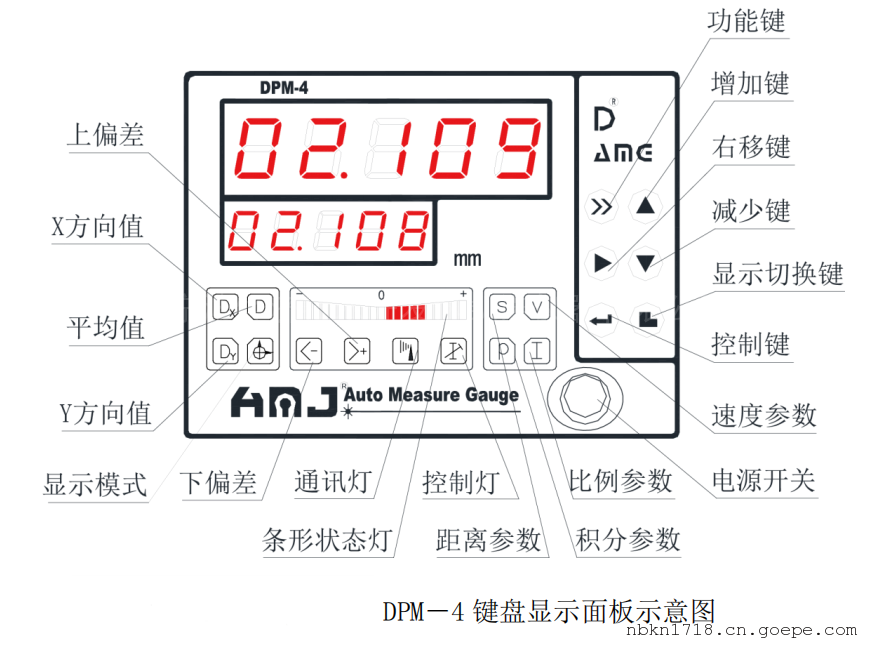

LGD 系列激光测径仪显示板由两排五位 LED 数码管、一十二位状态指示灯和六位键盘组成。数码管显示测量数据和相关设定参数；状态指示灯显示仪器的工作状态。
（三）超差报警参数设置与操作①设置平均值给定值
按【功能】键，当常亮时，表示进入给定值设定状态。
按【右移】键，数码管的五个数位上的数字会依次闪烁，再用【右移】键选 定需要修改的数位，当该数位上的数字闪烁时，按【增加】键或【减少键将 数字修改为所需的数字。 连续按【右移【键，直到所有数位上的数字停止闪烁时，表明给定值设定成功，并已经储存在仪器内。
按【功能】键，退出给定值设定状态。
如果此时不需再设定其他功能，可以连续按【功能】键，直到所有的状态灯都不常亮，表示数码管显示的读数为当前被测物的直径测量值。
②设置 X 方向给定值按【功能】键，当DX常亮时，表示进入 X 方向给定值设定状态，其余步骤同“设置平均值给定值”。
③设置 Y 方向给定值
按【功能】键，当DY常亮时，表示进入 Y 方向给定值设定状态，其余步骤同“设置平均值给定值”。④设置上偏差值
按【功能】键，当上偏差灯常亮时，此时，上排数码管显示 HX.XXX，表示进入上偏差值设定状态，X 表示可编辑参数。其余步骤同“设置平均值给定值”。⑤设置下偏差值
按【功能】键，当下偏差灯常亮时，此时，上排数码管显示 LX.XXX，表示进入上偏差值设定状态。其余步骤同“设置平均值给定值”。
⑥设置偏差继电器输出状态模式
按【功能】键，上下偏差状态灯常亮时，上排数码管显示“PdEF- ”，再按一次【右移】键，进入继电器输出状态模式设置。
-
