全自动影像测量仪Z轴探针（测针）的介绍
怡信全自动影像测量仪可选配Z轴探针（测针）用于工业视觉2D、3D复杂尺寸的测量和产品缺陷的检测等。探针主要由测针头、测针杆、测针柄、加长杆、防撞保护座等组成。

全自动影像测量仪配套探针（测针）的工作原理：
探针（测针）是测量系统的组成部分，当测针的测针头与被测工件接触时，测针头变化带动测头机构产生信号，在经过处理得出测量结果，达到检测目的。
全自动影像测量仪配套探针（测针）的主要特点：
（1）怡信全自动影像测量仪Z轴探针有自动回弹保护防撞功能，碰撞速度及回弹距离可根据测量要求自行设定；
（2）测头自动测量系统可保证测头与工件表面接触的平稳性并且保证测力的稳定性及连续性，从而提高了产品的重复测量精度，Z轴测头自动回弹功能可防止强烈撞击，提高了产品的耐用性及可靠性；
（3）怡信测头自动测量系统测量的产品数据可以IGS格式输出并可以导入UG和TRE三维软件中。
全自动影像测量仪探针（测针）如何选择？

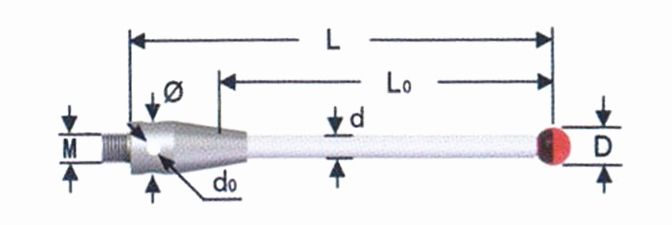

测针连接形式有螺纹或直柄连接两种可选。选择时，应注意：测球直径尽量大，已减少被测工件表面粗糙度对检测结果的影响；测针尽量短，测针超短其弯曲或变形量越少，精度越高；接头尽量减少，每增加一个连接点，便增加了一个潜在的弯曲和变形点。
全自动影像测量仪探针（测针）的测量？
怡信全自动影像测量仪Z轴探针测量包含 2 个菜单，分别为 “探针测量” 和 “三维辅助测量”。“探针测量” 菜单主要用于进行物体的单一测量，包括：
水平线测量：用于测量与水平面平行的直线。
水平圆测量：用于测量与水平面平行的圆。
空间点测量：用于测量空间上任意一点，此命令须设置基准平面。
空间线测量：用于测量空间上任意直线，此命令须设置基准平面。
空间圆测量：用于测量空间上任意圆，此命令须设置基准平面。
解法设定：用于设定空间点、线、圆的补偿方式，如是否投影到基准面等等。
高度测量：用于测量物体在 Z 方向上的距离。
平面测量：用探针取樶少 3 点用于拟合一个平面，以求得此平面的平面度等参数。
球测量：用探针取樶少 4 点用于拟合一个圆球，以求得球的直径等参数。
圆筒测量：用探针取 6 点用于拟合一个圆筒，此命令须设置基准平面。
圆锥测量：用探针取 6 点用于拟合一个圆锥，此命令须设置基准平面。
行为公差测量：平面度、平行度、垂直度、倾斜度。
