圆线扁线激光外径测量仪奥美加LSG-1005

圆线扁线激光外径测量仪奥美加LSG-1005

详细信息

品牌：奥美加	加工定制：否	型号：LSG-1005
测量范围：0.02-3mm	显示方式：5位数码管显示	分辨率：0.0001mm
用途：漆包线和微拉丝的直径测量

圆线扁线激光外径测量仪奥美加LSG-1005
奥美加LSG-1005圆线扁线激光外径测量仪尤其适用于漆包圆线外径测量与控制、漆包扁线宽度、厚度测量与控制、铜、铝、银拉丝外径测量与控制，光纤原丝外径测量与控制、光纤复合半成品外径测量、光纤通讯线外径测量与控制，金刚母线外径测量与控制等。
圆线扁线激光外径测量仪奥美加LSG-1005的产品原理：

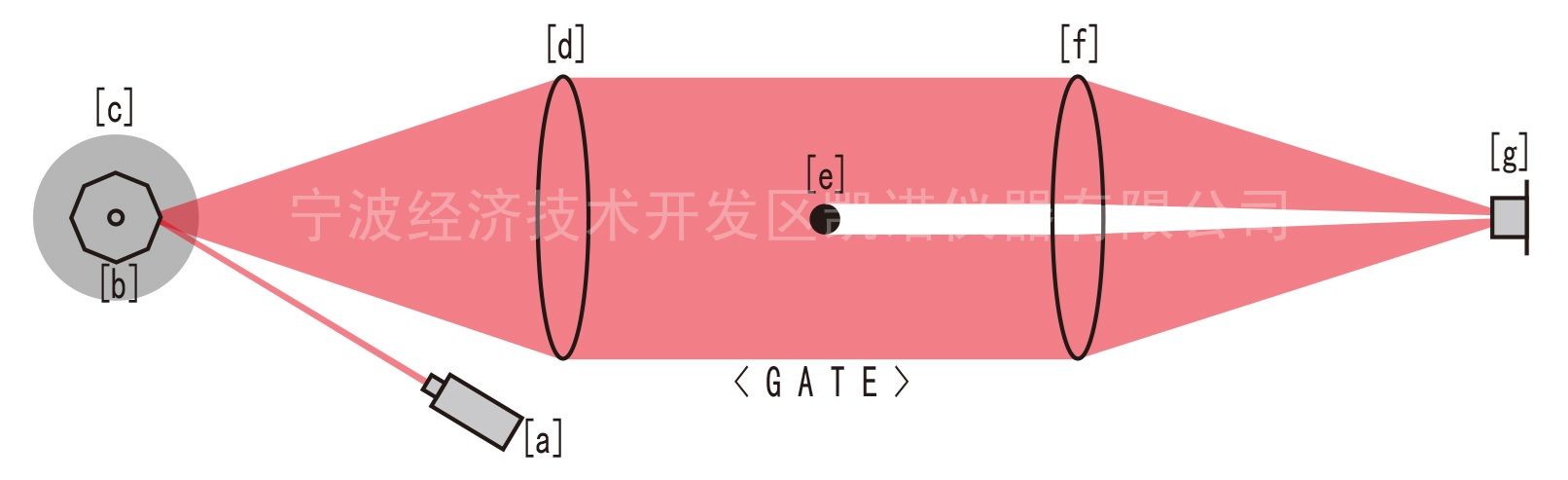

由半导体激光器“a”发出激光束，通过电机“c”带动八棱镜“b”高速旋转，将激光器光束扫描通过棱镜“d”转换为平行光通过测试区（GATE），当测试区有被测物“e”时，其会遮挡住部份平行光，并通过聚焦棱镜“f”在光电接收管上转换成低电平；而没有被测物遮挡的平行光则转换为高电平，通过计算低电平的扫描时间，则可计算出被测物在激光束扫描方向的外径值。

圆线扁线激光外径测量仪奥美加LSG-1005的主要特点：
采用光学非球面加工技术
优化的光学系统设计
高速激光扫描，DSP高速数据处理
专用测量算法，长期使用无数据漂移
自动校准，操作人性化
结构紧凑，体积小、重量轻
圆线扁线激光外径测量仪奥美加LSG-1005的性能指标：

产品型号	LSG-1005
测量范围	0.02-3mm
分辨率	0.0001mm
中心位置测量精度	±0.2μm±0.01％D
25℃直线度	±0.3μm±0.01％D
重复精度	±0.1μm±0.005％D
扫描速度	800Times/S
显示方式	液晶屏显示
显示速度	默认显示速度0.2秒/次（显示速度可自行设置）
工作原理	非接触式激光扫描
光　　源	第二代可见激光，波长650nm
通讯方式	通讯方式采用RS485接口与其它设备进行通讯（通讯协议1.自由口协议；2.MODBUSRTU协议）
数据采集分析	支持（需要外接电脑及安装相关软件）
超差报警功能	继电器触点输出（外接声光报警器24VDC及以下）
透明物测量	支持（透明物和半透明物测量）
供电电源	DC12V-1A
产品功耗	≤10W
工作环境温度	5～45℃
工作环境湿度	35-85%(无冷凝水)
其它环境要求	空气中不含腐蚀性气体,严重的挥发性油,水汽及尘埃。
产品净重	1.5KG
产品尺寸	16045.570mm
产品防护	整机采用防尘防水保护(但不能够浸泡在水中)
